在千兆以太网中使用滑环组件

密歇根科学致力于走在创新的前沿。 我们以从不拒绝挑战或新项目而自豪。 由于我们致力于满足客户的测试需求,因此经常会带来新产品和设计。 最近,一位客户带着一个推滑环信封的项目来找我们。 他想要一个滑环组件来传递千兆以太网信号。 通过一些测试和验证,我们能够为该客户提供满足其需求的全面可靠的解决方案。

滑环和信号传输

使用 滑环组件 一直是一种行之有效的方法,用于在旋转设备上传递许多不同类型的信号。 从传输功率到传递应变计或热电偶信号,Michigan Scientific 滑环组件是准确可靠的选择。 它使用与电气轴承相同的概念发挥作用。 Michigan Scientific 有各种滑环组件,以适应大多数尺寸和连接数量的限制。

以太网测试设置

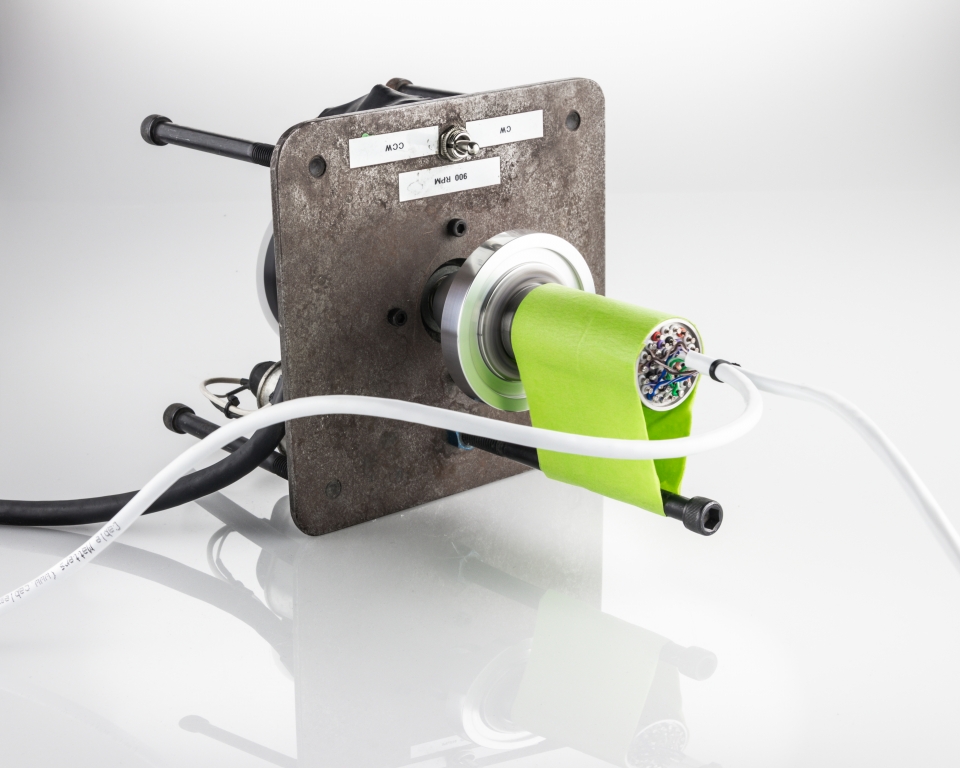

在此验证测试中,千兆以太网信号的传输使用了 SR36M,具有 36 个电气连接的密歇根科学滑环组件。 使用滑环连接在 PC 和笔记本电脑之间传输一个大文件。 为此,将 CAT 6 电缆切成两半。 然后在 SR36M 滑环组件上的连接之间跨接每一半,以使电缆再次“完整”。 电缆的另一端连接到计算机; 一端连接笔记本电脑,另一端连接PC。 然后将两台计算机连接起来,同时滑环在电机上以 900 RPM 的速度旋转。 在测试过程中,我们通过滑环组件将一个大文件从一台计算机传输到另一台计算机,没有任何信号丢失或错误。 文件传输速度为 111MB/秒,并通过 SHA-256 循环冗余检查验证。

尽管密歇根科学公司开发滑环组件已有近 60 年的历史,但我们客户的需求往往要求我们在已经可靠的设计上继续创新。 随着行业不断发展,我们为客户提供创新产品至关重要,这样他们也能保持领先地位。 如果你有一个新的 测试应用, 联系密歇根科学工程师 看看我们如何能提供帮助。
